Impianto idroelettrico di Priula - Treviso

Rifacimento dei gruppi di generazione - Centrale di Priula (TV)

PRIVATO - Enel Green Power SpA

€ 2.190.044,41

Marco Bizzotto: Coordinatore della Sicurezza in fase di Esecuzione

Nervesa della Battaglia - Priula (TV)

L’intervento prevede lavori prevalentemente di natura elettromeccanica, mentre le opere di natura civile sono in funzione della rimozione e montaggio delle nuove opere elettromeccaniche. Tutti gli interventi sono eseguiti ad impianto fermo, ovvero in sicurezza idraulica ed elettrica, fino al momento della messa in servizio dello stesso.

VASCA DI SMISTAMENTO
Il progetto prevede le seguenti attività di tipo prettamente meccanico:

• Attività sulle paratoie di testa delle condotte forzate: manutenzione delle paratoie di testa mediante eventuale sabbiatura e verniciatura e sicura sostituzione delle tenute, revisione degli attuatori meccanici manuali.

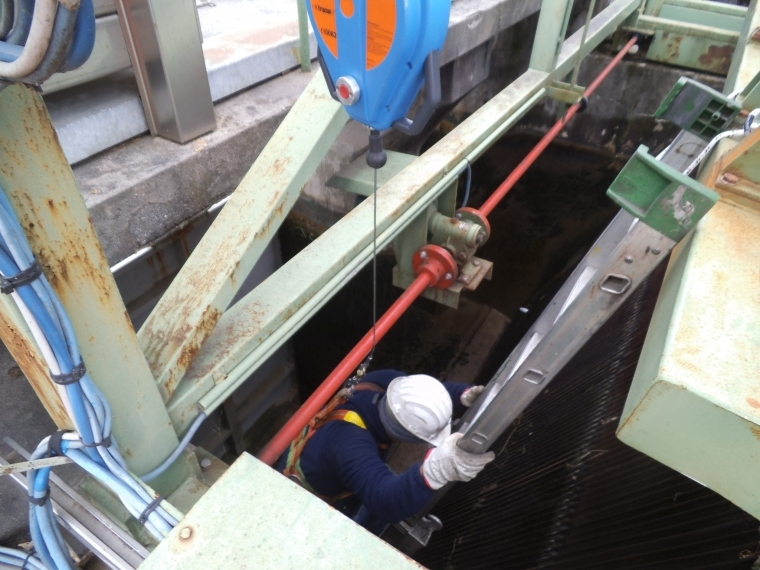

• Attività sugli sgrigliatori: manutenzione degli sgrigliatori mediante spazzolatura e riverniciatura nei punti soggetti a deterioramento della stessa, verifica dei cinematismi con eventuale revisione, ingrassaggio e completa revisione dei motori elettrici e degli attuatori oleodinamici.

CONDOTTE FORZATE
Interventi localizzati di risanamento superficiale.

VASCHE DI CARICO
Le vasche di carico delle turbine saranno soggette a questi interventi:

• Rimozione del materiale depositatosi a fondo vasca;
• Revisione delle paratoie di macchina con sostituzione tenute, sabbiatura e verniciatura in loco, verifiche sulle geometrie e sulla funzionalità delle stesse;
• Revisione degli sgrigliatori mediante spazzolatura e riverniciatura nei punti soggetti a deterioramento della stessa, verifica dei cinematismi con eventuale revisione, ingrassaggio e completa revisione dei motori elettrici e degli attuatori oleodinamici;
• Revisione della paratoia di scarico con sostituzione delle tenute e della soglia in legno;
• Intasamento parziale o totale dell’attuale scarico della turbina;
• Realizzazione del muro in prossimità dell’attuale posizione del coperchio sul quale è montato il meccanismo di movimentazione del distributore della seconda girante.

FABBRICATO CENTRALE
Nel fabbricato di centrale sono effettuati adeguamenti civili necessari per lo smontaggio delle attuali turbine e per il successivo montaggio dei nuovi gruppi e dei nuovi quadri (adeguamento basamenti, realizzazione nuovi cunicoli, cavidotti, ecc.).
Sono inoltre previsti lavori di manutenzione ordinaria sull’immobile quali:

• Sistemazione intonaco interno ed esterno;
• Tinteggiatura interna ed esterna;
• Sostituzione parziale della pavimentazione interna, nelle zone interessate dalle demolizioni civili sopra citate.

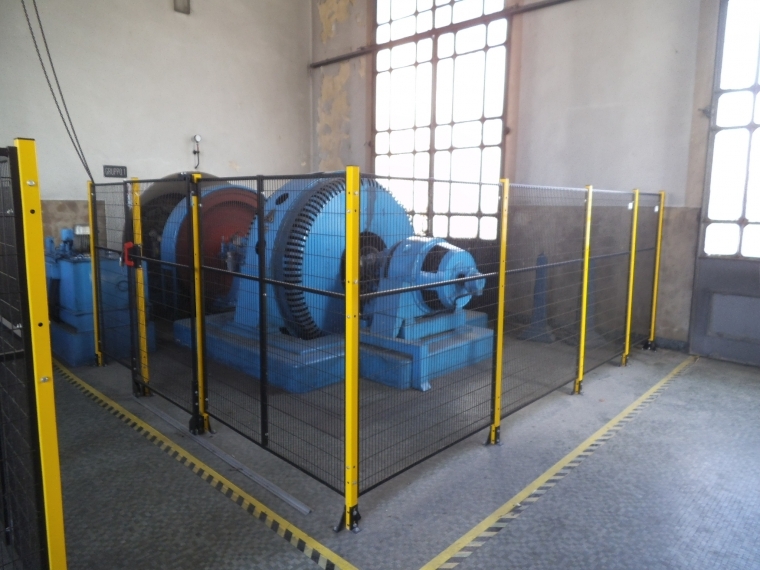

MACCHINARIO
I due gruppi di generazione turbina – alternatore sono sostituiti con due nuove macchine, di tipologia Kaplan intubata ad asse verticale di velocità ridotta rispetto alle attuali.  E' prevista l’installazione di due nuovi generatori dotati di 7 coppie polari, per ridurre la velocità a 428,6 giri/min ed ottenere un margine di sicurezza che escluda la presenza di fenomeni di cavitazione di entità significativa. Insieme alla sostituzione dei gruppi di generazione è prevista la fornitura di nuovi circuiti di raffreddamento a ciclo chiuso e nuove centraline oleodinamiche per il comando dei distributori e delle pale.
In riferimento all’installazione delle nuove turbine, il progetto prevede l’inserimento di nuovi diffusori a gomito realizzati in calcestruzzo o in materiale metallico. Le due turbine che sono installate sono della tipologia Kaplan intubata ad asse verticale; gli scenari di seguito discussi prevedono che si possa scegliere, nelle fasi successive del progetto, tra l’installazione di due turbine mono o bi-regolanti.
La turbina in configurazione mono regolante non garantisce tuttavia la stessa sicurezza di quella bi regolante per la mancanza di un secondo organo di intercettazione della portata (il distributore a pale mobili).

SISTEMA ELETTROMECCANICO
Tutti i quadri e le apparecchiature elettriche di potenza in MT e in BT sono sostituite, poiché non ritenute pienamente affidabili per l’esercizio futuro.

SISTEMA DI AUTOMAZIONE, PROTEZIONE E CONTROLLO
I quadri di automazione, protezione e controllo sono integralmente sostituiti con nuove apparecchiature conformi alle recenti normative sui sistemi di protezione degli impianti connessi in rete MT.

CARROPONTE
Il carroponte manuale attualmente installato viene sostituito con un nuovo carroponte a comando elettrico conforme alle attuali prescrizioni. Il carroponte ha una portata indicativa di 5 ton per evitare alterazioni strutturali della opera civile.

CANALE DI SCARICO
L’inserimento delle nuove macchine rende necessari dei lavori nel canale di scarico, che deve essere intercettato tramite dei nuovi panconi.
